Im Kanal- und Leitungsbau ist der Schacht meist längst gesetzt, wenn die eigentliche Höhe erst feststeht: Schachtunterteil, Ringe und Konus stehen in der Baugrube, der Graben ist verfüllt, die Oberfläche wird wiederhergestellt, und erst jetzt muss der Rahmen mit der Abdeckung bündig und im Gefälle der fertigen Fläche liegen. Dazu kommt der Bestand: Deckel, die im Bereich einer alten Grabenverfüllung nachgesackt sind, klappern, bilden eine Mulde und fallen bei der Abnahme durch den Netzbetreiber oder bei der Verkehrsschau als Erstes auf. Für beide Fälle gibt es erprobte Regulierungsverfahren und Materialien für praktisch jedes Zeitfenster. Dieser Beitrag zeigt, wann reguliert werden muss, welche Verfahren zur Wahl stehen, worauf es bei der Materialwahl ankommt und welche Fehler die Lebensdauer einer Regulierung am häufigsten verkürzen.
Wann im Tiefbau reguliert wird
Drei Situationen dominieren auf Kanal- und Leitungsbaustellen:
- Neubau in der Baugrube: Der Schacht wird auf Sohlhöhe gesetzt, der Schachtkopf endet zunächst unter oder über der späteren Oberfläche. Nach Grabenverfüllung und Wiederherstellung von Gehweg oder Fahrbahn wird der Rahmen mit Auflageringen und Mörtel auf die Endhöhe gebracht. Diese letzte Regulierung entscheidet darüber, ob der Netzbetreiber den Schacht ohne Nacharbeit abnimmt.
- Setzung im verfüllten Graben: Der Deckel liegt tiefer als die umgebende Fläche, weil sich die Verfüllung rund um den Schachtkopf nachträglich gesetzt hat oder weil das Auflager unter dem Rahmen versagt. In der Praxis liegt die Ursache fast nie im Deckel selbst, sondern im Unterbau des Rahmens und im Verfüllbereich.
- Neue Oberfläche über Bestandsschächten: Wird über einer Kanaltrasse die Deckschicht erneuert oder ein Gehweg neu gepflastert, ändert sich die Oberflächenhöhe. Alle Schachtabdeckungen, Kappen und Einläufe im Baufeld müssen dann auf die neue Sollhöhe, bündig und im Gefälle der neuen Fläche.
In allen Fällen gilt: Ein Höhenversatz von wenigen Millimetern wirkt harmlos, erzeugt aber bei jeder Überfahrt Schlagbelastung auf Rahmen und Auflager. Der Schaden schaukelt sich auf, der Anschluss reißt auf, und aus einer kleinen Regulierung wird eine Aufgrabung mit Verkehrssicherung.
Die Verfahren im Überblick
Auflageringe und Ausgleichsringe

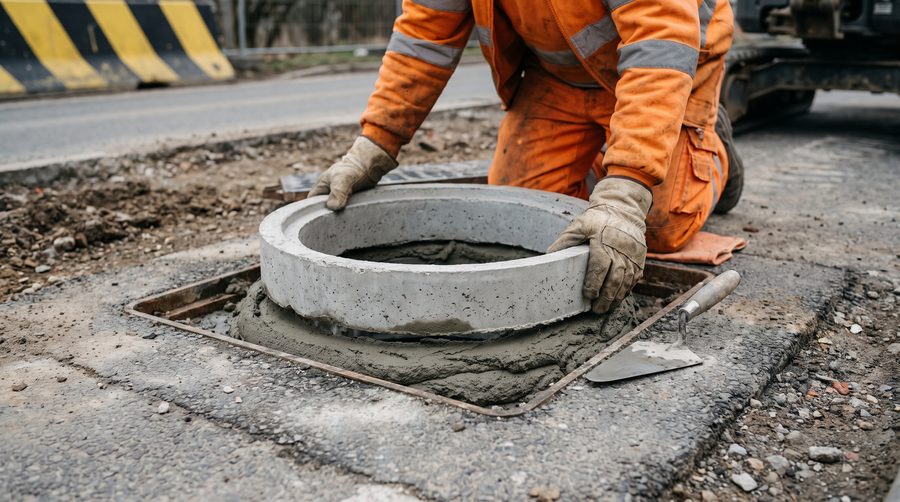

Der klassische Weg im Kanalbau: Zwischen Schachtkonus und Rahmen werden Auflageringe aus Beton oder Kunststoff eingelegt, um die Höhe in definierten Stufen anzupassen. Betonringe sind günstig und bewährt, brauchen aber ein sauber vorbereitetes, vollflächiges Mörtelbett. Kunststoffringe sind leichter, maßgenauer und unempfindlicher gegen Kantenabplatzungen, müssen aber für die jeweilige Belastungsklasse geeignet sein. Ringe allein lösen das Problem nicht: Entscheidend ist immer der kraftschlüssige Verbund über Mörtel zwischen allen Lagen, vom Konus bis zum Rahmen.
Verguss mit Schnellverguss- und Reparaturmörtel
Bei der Mörtelregulierung wird der Rahmen auf die Sollhöhe gesetzt und der Zwischenraum mit einem speziellen Vergussmörtel kraftschlüssig vergossen. Moderne Schnellvergussmörtel auf Zementbasis erreichen hohe Frühfestigkeiten und erlauben eine Verkehrsfreigabe je nach Produkt und Temperatur oft schon nach wenigen Stunden, teils schneller. Kunstharzgebundene Systeme härten noch zügiger aus und werden bevorzugt eingesetzt, wenn das Zeitfenster extrem kurz ist, etwa bei einer Hausanschluss-Aufgrabung in einer Hauptverkehrsstraße, die noch am selben Tag wieder befahrbar sein muss. Wichtig sind Fließfähigkeit (der Mörtel muss den Raum unter dem Rahmen vollständig ausfüllen) und geprüfte Eignung für dynamische Verkehrslasten.
Mechanische Regulierungssysteme
Daneben existieren Systeme, die den Rahmen mechanisch auf Höhe bringen, etwa höhenverstellbare Aufsätze oder Verfahren, bei denen der Rahmen ohne vollständigen Ausbau angehoben und neu vergossen wird. Ihr Vorteil liegt im geringeren Eingriff in die umgebende Fläche und in kurzen Sperrzeiten, was bei vielen Schächten auf einer langen Kanaltrasse ins Gewicht fällt. Ob ein solches System infrage kommt, hängt vom Zustand von Rahmen und Schachtkopf ab: Ein beschädigter Rahmen oder ein zerrütteter Schachtkopf muss trotzdem klassisch saniert werden.

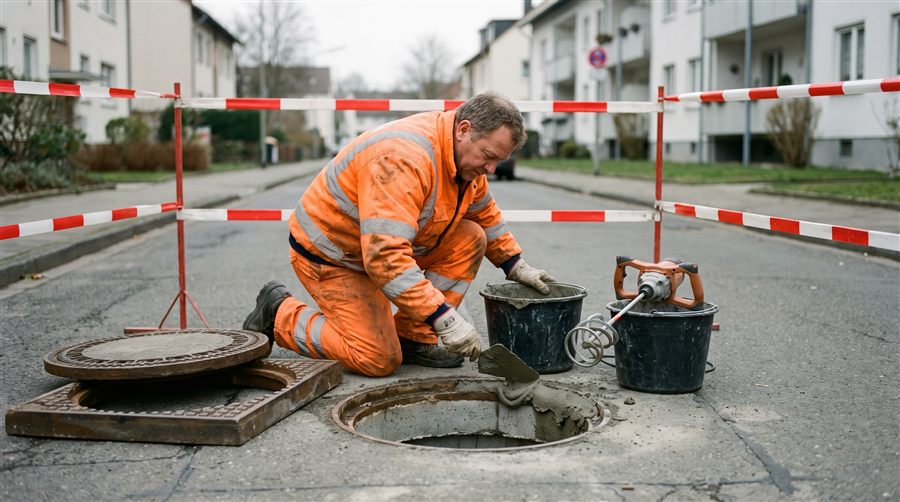

Beispiel aus dem Kanalbau: Beim Freilegen eines abgesackten Deckels über einem Sammler zeigt sich, dass nicht nur der Mörtel unter dem Rahmen zermahlen ist, sondern auch die Konuskanten ausgebrochen sind. Dann reicht eine reine Höhenregulierung nicht: Erst wird der Schachtkopf mit standfestem Schachtbaumörtel reprofiliert, danach folgen Auflageringe und Verguss. Welcher Mörtel wofür taugt, steht im Beitrag Schachtbaumörtel und Vergussmörtel.
Materialwahl: Belastung, Einbaufenster, Temperatur
Die Auswahl des Regulierungsmaterials folgt drei Fragen:

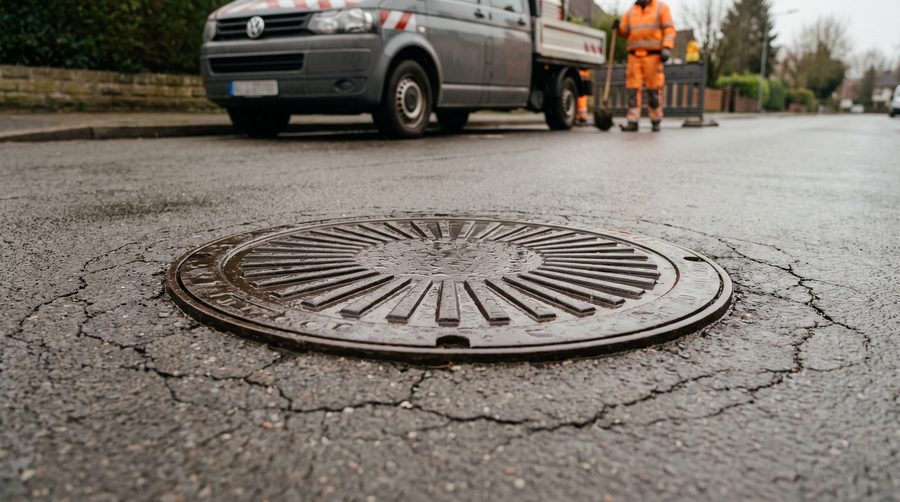

- Welche Belastung? Unter einem Kanalschacht in der Fahrbahn mit Schwerverkehr braucht es Materialien mit hoher Endfestigkeit und nachgewiesener Beständigkeit gegen dynamische Lasten. Für einen Hausanschlussschacht im Gehweg oder auf dem Grundstück genügen einfachere Mörtel. Welche Belastungsklasse die Abdeckung selbst braucht, erklärt der Beitrag Schachtabdeckung: Belastungsklasse wählen.
- Welches Zeitfenster? Je kürzer die mögliche Sperrzeit, desto schneller muss das Material erhärten. Schnellvergussmörtel und Kunstharzsysteme kosten mehr pro Kilogramm, sparen aber Sperr-, Umleitungs- und Verkehrssicherungskosten, die auf einer innerstädtischen Kanalbaustelle meist deutlich schwerer wiegen.
- Welche Temperatur? Zementgebundene Mörtel dürfen laut Herstellerangaben meist erst ab etwa +5 °C Luft-, Material- und Untergrundtemperatur und nicht bei erwartetem Nachtfrost verarbeitet werden, und sie erhärten bei Kälte langsamer. Für Wintereinsätze gibt es speziell eingestellte Produkte. Herstellerangaben zu Temperaturfenster und Nachbehandlung sind hier keine Formalie, sondern Funktionsvoraussetzung.
Ablauf einer Regulierung Schritt für Schritt
Ob Neubau nach der Grabenverfüllung oder abgesackter Deckel im Bestand, der Ablauf folgt in der Praxis demselben Muster:
- Sollhöhe festlegen: Endhöhe und Gefälle der fertigen Oberfläche aus Planung oder Vermessung übernehmen. Beim Neubau ist das die wiederhergestellte Fläche, nicht der Zwischenstand der Verfüllung.
- Freilegen: Im Bestand wird der Asphalt oder das Pflaster um den Rahmen kreisförmig oder quadratisch geschnitten beziehungsweise gefräst und ausgebaut.
- Ausbau: Rahmen abnehmen, altes Auflager, losen Mörtel und beschädigte Ringe vollständig entfernen. Halbherziges Reinigen ist die häufigste versteckte Ursache für das nächste Absacken.
- Untergrund vorbereiten: Tragfähige, saubere, leicht vorgenässte oder grundierte Auflagefläche auf dem Konus herstellen, je nach Materialsystem.
- Höhe einstellen: Ringe setzen oder Rahmen mit Schablone beziehungsweise Nivellierhilfe auf Sollhöhe und ins Gefälle der Fläche ausrichten.
- Vergießen: Vergussmörtel vollflächig und hohlraumfrei einbringen, Rahmen dabei nicht mehr verschieben.
- Anschluss herstellen: Nach dem Anziehen des Mörtels den Ringspalt mit Asphalt (heiß oder kalt, je nach Maßnahme) oder mit dem Pflasterbelag schließen, Nähte anstreichen oder vergießen. Wie der gesamte Grabenbereich wieder aufgebaut wird, beschreibt der Beitrag Leitungsgraben wiederherstellen.
- Freigabe und Abnahme: Verkehrsfreigabe erst nach Erreichen der vom Hersteller genannten Mindestfestigkeit. Beim Neubau folgt die Abnahme des Schachtbauwerks durch den Netzbetreiber, bei der Höhenlage und Sitz des Deckels üblicherweise mit geprüft werden.
Typische Fehler
Häufiger Fehler: Der Rahmen wird nicht vollflächig und kraftschlüssig unterfüttert, sondern liegt nur punktuell auf Keilen, Steinen oder Mörtelbatzen auf. Unter Verkehr arbeitet der Rahmen, der Mörtel zermahlt, und nach wenigen Monaten liegt der Deckel wieder tief. Vollflächiger, hohlraumfreier Verguss ist der entscheidende Qualitätspunkt jeder Regulierung.
Regulierung auf ungesetzter Verfüllung. Beim Neubau wird der Schachtkopf endgültig gesetzt, bevor die Verfüllung rund um den Schacht lagenweise verdichtet ist. Setzt sich der Verfüllbereich später, sackt die umgebende Fläche gegenüber dem starr aufgelagerten Schacht ab, oder der Schacht sackt mit. Beides endet in derselben Mulde am Deckel.
Zu frühe Belastung. Die Baustelle wird freigegeben, bevor der Mörtel seine Mindestfestigkeit erreicht hat, oft weil die Erhärtungszeit bei niedrigen Temperaturen unterschätzt wird. Die ersten Lkw-Überfahrten zerstören dann das noch junge Gefüge.
Alte Auflager belassen. Aus Zeitgründen wird auf zerrüttete Mörtelreste oder beschädigte Ringe aufgebaut. Die neue Regulierung ist dann nur so gut wie ihre schwächste alte Schicht.
Falsches Material für den Einsatzfall. Ein einfacher Mauermörtel unter einem Rahmen in der Fahrbahn oder ein Sommerprodukt bei Frost: Beides hält formal, aber nicht lange.
Ringspalt vernachlässigt. Der Anschluss um den Rahmen wird ohne Randabstrich oder Verguss eingebaut. Wasser dringt in die Fuge, Frost sprengt den Anschluss, und die Fläche um den Deckel bricht auf.
Häufige Fragen
Wann wird ein neu gesetzter Kanalschacht auf Endhöhe gebracht?
In der Praxis erst, wenn die Grabenverfüllung lagenweise verdichtet ist und die Höhe der wiederhergestellten Oberfläche feststeht. Der Schachtkopf wird dann mit Auflageringen und Mörtel bündig und im Gefälle der fertigen Fläche gesetzt. Wer den Rahmen schon auf einem Zwischenstand der Verfüllung fixiert, reguliert später ein zweites Mal.
Wie schnell kann nach der Regulierung wieder Verkehr über den Schacht fahren?
Das bestimmt das gewählte Material. Schnellvergussmörtel erlauben je nach Produkt und Temperatur eine Freigabe oft innerhalb weniger Stunden, kunstharzgebundene Systeme teils noch schneller. Maßgeblich ist immer die vom Hersteller angegebene Mindestfestigkeit für Verkehrslast, nicht der optische Eindruck der Oberfläche.
Beton- oder Kunststoff-Auflageringe auf dem Schachtkonus: was ist besser?
Beide funktionieren, wenn sie für die Belastungsklasse geeignet sind und kraftschlüssig vermörtelt werden. Betonringe sind günstig und verbreitet, aber kantenempfindlich. Kunststoffringe sind maßgenauer und leichter zu handhaben, was auf einer Kanaltrasse mit vielen Schächten Zeit spart. Entscheidender als das Ringmaterial ist die Qualität von Untergrundvorbereitung und Verguss.
Kann ein Hausanschlussschacht auch im Winter reguliert werden?
Ja, mit Einschränkungen. Zementgebundene Mörtel brauchen ausreichende Temperaturen, für den Winter gibt es speziell eingestellte Produkte und kunstharzgebundene Systeme mit größerem Temperaturfenster. Bei akuter Gefahr im Verzug ist auch eine provisorische Sicherung mit Kaltasphalt üblich, die im Frühjahr durch eine dauerhafte Regulierung ersetzt wird.
Warum sackt ein frisch regulierter Deckel über dem Kanalgraben wieder ab?
Fast immer wegen eines Ausführungsfehlers: nicht vollflächiger Verguss, alte zerrüttete Auflager unter der neuen Regulierung, zu frühe Verkehrsfreigabe, ein Material, das der Belastung nicht gewachsen ist, oder eine Verfüllung um den Schachtkopf, die sich noch setzt. Seltener liegt die Ursache tiefer im Schachtbauwerk, dann hilft nur eine umfassendere Schachtsanierung.
Hinweis: Dieser Beitrag fasst gängige Praxis im Kanal- und Leitungsbau zusammen. Verbindlich sind die einschlägigen technischen Regelwerke, die Herstellerangaben der eingesetzten Materialien, die Vorgaben des Netzbetreibers sowie die jeweilige Ausschreibung in der gültigen Fassung.
